产品导航
PRODUCTS
推荐产品
联系方式
CONTACT US
电话：0371-55682180
传真：0371-55682180
手机：136-7371-1977
邮箱：3489671897@qq.com
地址：郑州新密市超化镇工业园区
详细说明

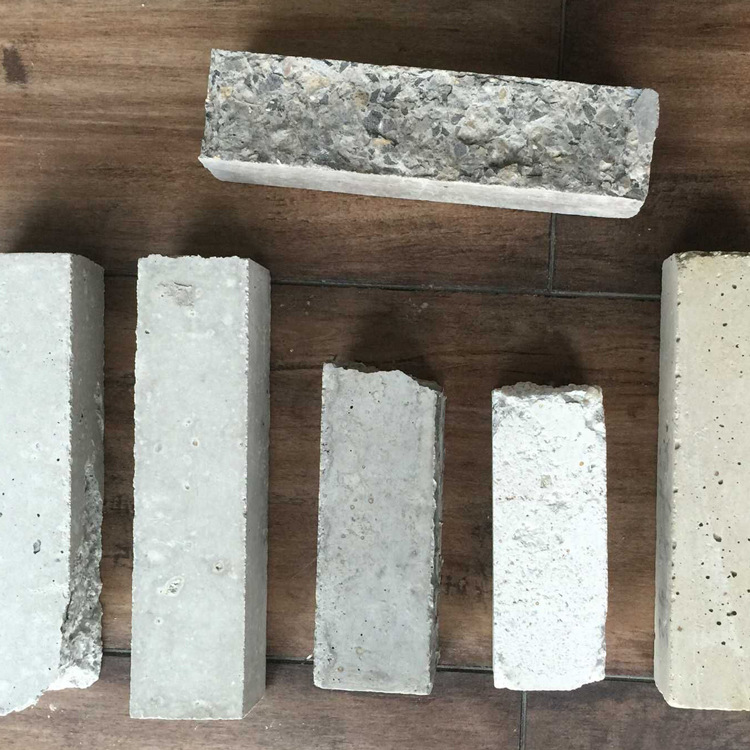

以前新型干法水泥窑喷煤管都使用刚玉浇注料，在使用过程中，由于温度急变和长期受到含有熟料细小颗粒的二次风的冲刷，极易产生开裂剥落现象，特别是新投产的生产线，问题更为突出。 我公司开发的刚玉－莫来石喷煤管专用耐火浇注料（JD-75MP），主要原料合成莫来石是选用全天然料烧结莫来石，经精确配比、均化、成球、高温煅烧制成。配料中以莫来石为主，另外还加入刚玉、碳化硅等多种微粉添加剂。
因此，喷煤管专用耐火浇注料具有以下主要特点：
a) 、产品强度高，耐高温性能好，蠕变率低，热震稳定性好，耐磨损和抗化学侵蚀性强等优点。
b) 、产品体积密度只有2.70g/cm3（刚玉质耐火材料体积密度为3.00g/cm3），减轻了喷煤管浇注料的自身重量，缓解了喷煤管在高温状态下易弯曲变形的矛盾，延长了喷媒管的使用寿命，也确保了回转窑长期安全运转；
c) 、配方中加入碳化硅微粉，在高温状态下碳氧化后，硅形成玻璃体，在浇注料表面形成一层保护膜，防止内部碳化硅的进一步氧化，提高了喷煤管浇注料的使用寿命； 该料经多个厂多年实践使用，喷煤管头部使用寿命在六~八个月。
喷煤管浇注料理化指标如下 ：
喷煤管浇注料理化指标如下 ：
| 项目 | 指标 | |||
| YH-16P | YH-17P | YH-18P | ||
| Al2O3,% | 68 | 72 | 78 | |
| 体积密度,g/cm3 | 110℃x24h | 2.6 | 2.7 | 2.8 |
| 抗折强度,MPa | 110℃x24h | 8 | 9 | 9 |
| 1400℃x3h | 11 | 12 | 12 | |
| 耐压强度,MPa | 110℃x24h | 70 | 80 | 85 |
| 1400℃x3h | 80 | 80 | 90 | |
| 线变化率% | 1400℃x3h | ±0.5 | ±0.5 | ±0.5 |
