产品导航
PRODUCTS
推荐产品
联系方式
CONTACT US
电话：0371-55682180
传真：0371-55682180
手机：136-7371-1977
邮箱：3489671897@qq.com
地址：郑州新密市超化镇工业园区
详细说明

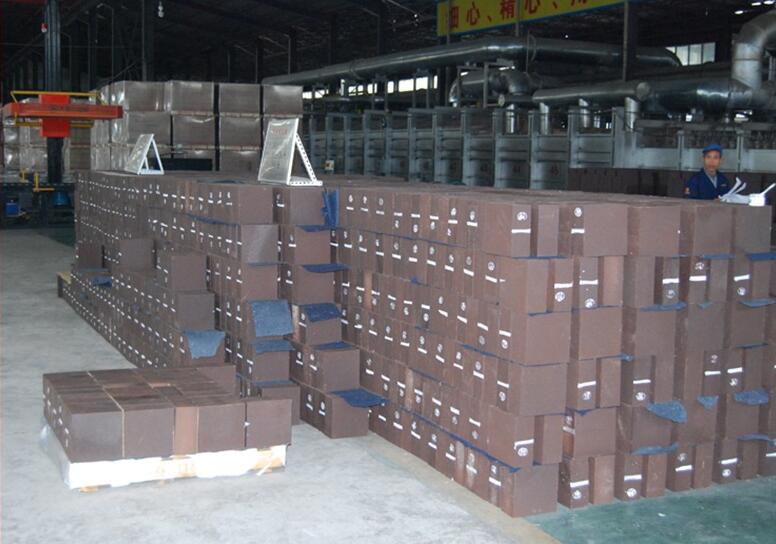

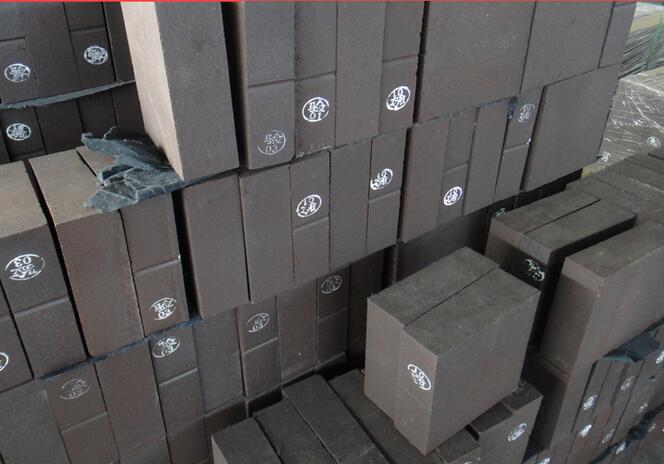

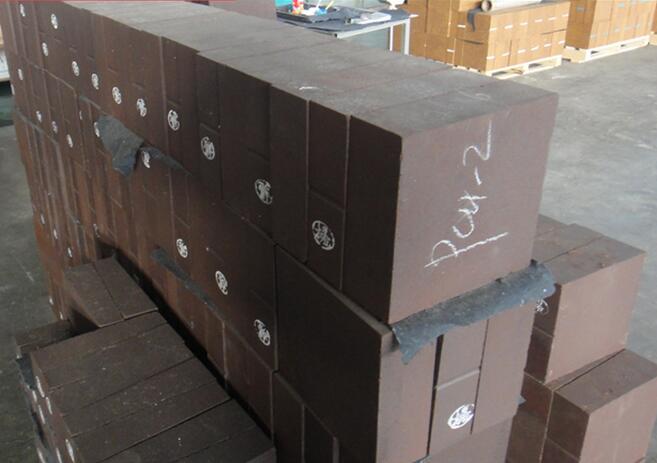

镁铬砖分为，普通镁铬砖，直接结合镁铬砖，半结合镁铬砖，电熔镁铬砖，电熔半结合镁铬砖，免烧镁铬砖，而镁铬砖与直接结合镁铬砖的区别在于1：含镁砂（原料）的纯度2：烧结温度，普通镁铬砖烧结温度在1550℃~1600℃，直接镁铬砖烧结温度在1700℃以上，因其在1700℃以上时，镁铬砖显微结构发生变化，方镁石与铬矿石直接结合，所以称为直接结合镁铬砖。直接结合镁铬砖各方面性能均优于普通镁铬砖。
产品性能：具有高温结构强度高、荷重软化温度高，抗化学侵蚀能力强等特点。
直接结合镁铬砖主要应用于水泥回转窑、炼钢电炉衬、精炼炉（RH上部槽、下部槽永久衬，VOD炉包壁）、有色冶金炉、玻璃窑蓄热室、石灰窑、混铁炉等。
产品性能：具有高温结构强度高、荷重软化温度高，抗化学侵蚀能力强等特点。
直接结合镁铬砖主要应用于水泥回转窑、炼钢电炉衬、精炼炉（RH上部槽、下部槽永久衬，VOD炉包壁）、有色冶金炉、玻璃窑蓄热室、石灰窑、混铁炉等。
|
项目 |
RSMGe-6 |
RSMGe-8 |
RSMGe-9 |
RSMGe-12 |
RSMGe-16 |
RSMGe-18 |
|
|
化学成分（%） |
MgO ≥ |
80 |
75 |
75 |
65 |
60 |
60 |
|
Cr2O3≥ |
6 |
8 |
9 |
12 |
16 |
20 |
|
|
SiO3 ≤ |
1.8 |
1.8 |
1.8 |
2.5 |
2.8 |
2.8 |
|
|
体积密度（g/cm3）≥ |
2.90 |
2.95 |
3.0 |
3.0 |
3.05 |
3.10 |
|
|
显气孔率, % ≤ |
18 |
17 |
17 |
17 |
17 |
17 |
|
|
常温耐压强度, MPa ≥ |
50 |
50 |
50 |
50 |
45 |
45 |
|
|
荷重软化开始温度,℃ ≥ |
1600 |
1650 |
1700 |
1700 |
1700 |
1700 |
|
|
热震稳定性,次, [1100℃,水冷] ≥ |
4 |
5 |
7 |
7 |
7 |
7
|
|
