产品导航
PRODUCTS
推荐产品
联系方式
CONTACT US
电话：0371-55682180
传真：0371-55682180
手机：136-7371-1977
邮箱：3489671897@qq.com
地址：郑州新密市超化镇工业园区
详细说明
高铝浇注料是指以粘土质和高铝质原料制成的致密耐火浇注料，主要用于工业窑炉等热工设备内衬。高铝浇注料是在传统配比基础上，调整了颗粒级配，增添了不同的外加剂，减少水泥用量，改善性能，提高了中温度强度和荷重软化温度，降低了导热系数，热稳定性好。是目前生产与使用最广泛的一种不定形耐火材料。广泛应用于各种工业炉，如冶金行业的加热炉，热处理炉，石油，化工、有色、建材等行业热工设备工作衬和隔热衬里。

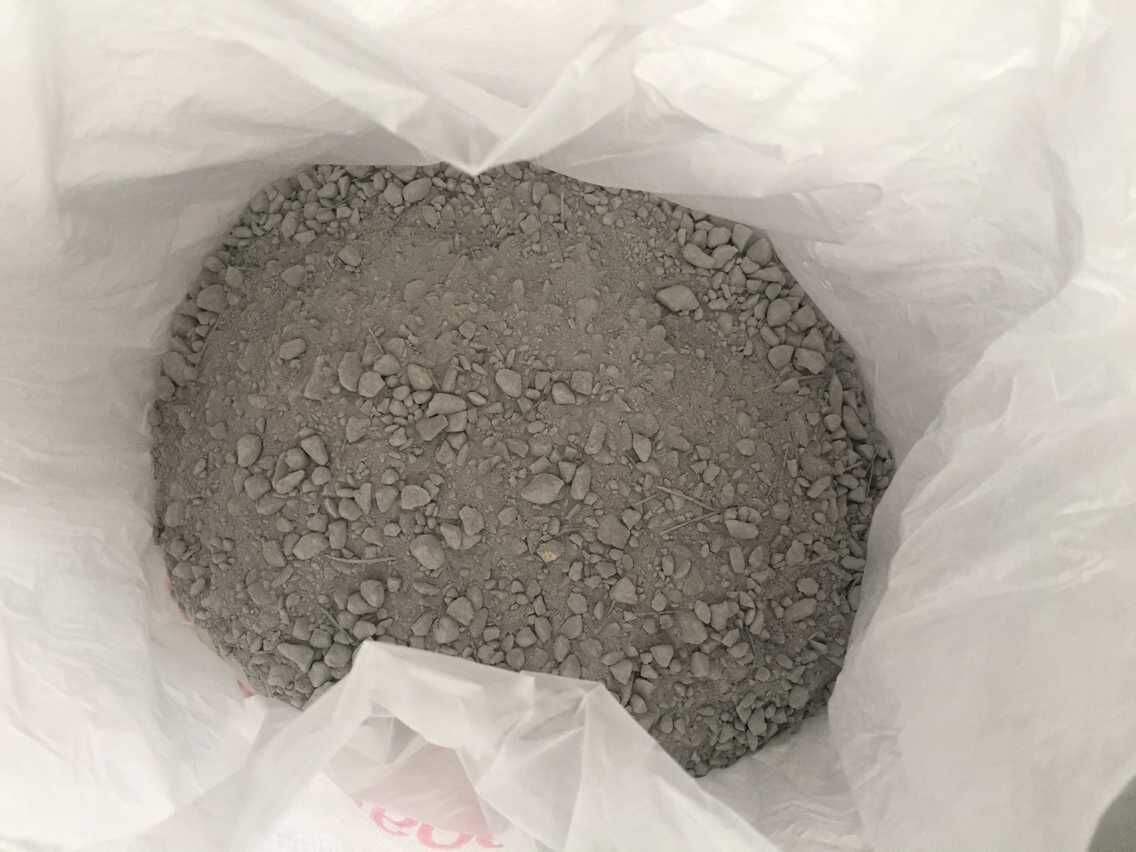

高铝耐火浇注料是以散状颗粒方式供货，施工按要求加入清水，搅拌后即可采用振捣或捣打施工，产品骨料粒度小，高铝耐火浇注料适合于锅炉的复杂及管路稠密等地施工。高温性能好、强度大。使用温度范围宽。高温后基本无收缩，克服了以往耐火混凝土收缩的特点。产品便于储存、运输和使用。具备抗渗透、耐侵蚀、抗冲击、耐磨损、力学性能好，炉体结构整体性强，气密性优于砖砌炉，延长炉龄，节省修炉费用，经济效益显著等是高铝浇注料特点。
高铝浇注料理化指标如下：
高铝浇注料理化指标如下：
| 类型 | 高铝质 | 刚玉质 | ||||
| 牌号 | LGJ-15 | LGJ-16 | LGJ-17 | LGJ-18 | LGJ-18S | |
| 最高使用温度℃ | 1500 | 1600 | 1650 | 1750 | 1700 | |
| 烘干体积密度≥ | 2.6 | 2.65 | 3 | 3 | 3 | |
| （g/cm3） | ||||||
| 化学成份 | Al2O3(%)≥ | 75 | 78 | 90 | 93 | 92 |
| SiO2(%)≤ | 20 | 15 | 6 | 1 | 4 | |
| 冷态抗折强度（Mpa） | 110℃×24h≥ | 8 | 10 | 13 | 8 | 13 |
| 1100℃×3h≥ | 8 | 10 | 13 | 8 | 13 | |
| 1500℃×3h≥ | 15 | 8 | 15 | |||
| 冷态耐压强度（Mpa） | 110℃×24h≥ | 80 | 100 | 100 | 80 | 100 |
| 1100℃×3h≥ | 80 | 100 | 100 | 80 | 100 | |
| 烧后线变化率% | 110℃×24h≤ | ±0.5 | ±0.5 | ±0.5 | ±0.5 | ±0.5 |
高铝质浇注料广泛应用建材、冶金、化工、有色等行业，各种工业炉，如冶金行业的加热炉，热处理炉，石油，化工、有色、建材等行业热工设备工作衬和隔热衬里，回转窑前窑口、分解炉、窑头罩及蓖冷机等部位。主要用于构筑各种加热炉内衬等整体构筑物。
