产品导航
PRODUCTS
推荐产品
联系方式
CONTACT US
电话：0371-55682180
传真：0371-55682180
手机：136-7371-1977
邮箱：3489671897@qq.com
地址：郑州新密市超化镇工业园区
详细说明

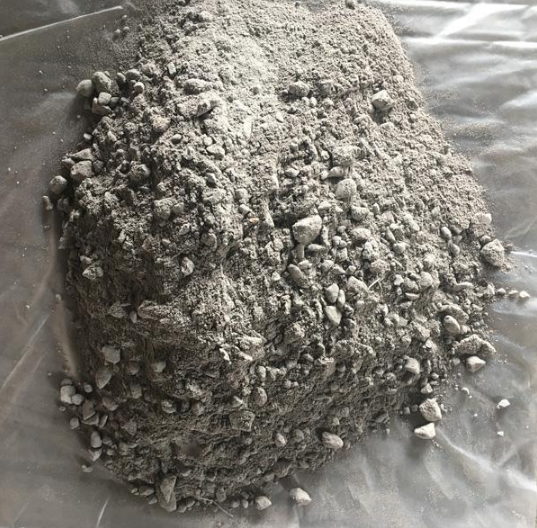

低水泥系列浇注料
低水泥浇注料是在普通耐火浇注料的基础上开发的，在耐火细粉和结合剂组成的基质中，用超细粉（粒度<1μm）取代部分或全部氧化铝水泥，再加入少量的分散剂使超细粉均匀地分散于骨料颗粒之间，充填在亚微米级的空隙中，从而形成均匀、致密的组织结构。其主要品种有低水泥超低水泥，无水泥或超微粉和溶胶结合等耐火浇注料，它集多数耐火浇注料的优点于一身，具有高密度、低气孔、高强度、低磨损、耐热震和抗侵蚀等特性。使用效果较好和社会经济效益显著。
低水泥浇注料理化指标如下：
|
系列超低水泥、无水泥结合耐火浇注料理化性能
|
|||||||
|
产品名称
|
超低水泥浇注料
|
无水泥浇注料
|
|||||
|
材质
|
粘土质
|
高铝质
|
刚玉质
|
高铝质
|
刚玉质
|
刚玉质
|
|
|
牌号
|
SXULN
|
SXULGL
|
SXULG
|
SXWLGL
|
SXWLG
|
SXWTLG
|
|
|
体积密度（g/cm3）
|
110℃×16h≥
|
2.35
|
2.70
|
3.20
|
2.70
|
3.10
|
≤1.50
|
| 1500℃(1350℃)×3h≥ |
2.30
|
2.65
|
3.15
|
2.65
|
3.05
|
≤1.45
|
|
|
化学成份（%）
|
AL2O3 ≥
|
45
|
75
|
95
|
85
|
92
|
96
|
|
CaO ≤
|
1.15
|
1.15
|
1.15
|
-
|
-
|
-
|
|
|
抗折强度（MPa）
|
110℃×16h≥
|
6
|
6
|
8
|
4
|
4
|
1
|
|
1500℃(1350℃)×3h≥
|
8
|
8
|
10
|
8
|
10
|
4
|
|
|
耐压强度（MPa）
|
110℃×16h≥
|
40
|
40
|
60
|
13
|
15
|
4
|
|
1500℃(1350℃)×3h≥
|
70
|
800
|
90
|
50
|
60
|
25
|
|
|
线变化率（%）
|
110℃×16h≤
|
-0.1
|
0
|
0
|
-0.1
|
-0.1
|
-0.1
|
|
1500℃(1350℃)×3h≤
|
±0.5
|
±0.5
|
±0.5
|
±0.5
|
±0.5
|
±0.5
|
|
|
耐火度（℃）≥
|
1710
|
1790
|
1790
|
1790
|
1790
|
1790
|
|
|
安全使用温度（℃）
|
1400
|
1450
|
1650
|
1550
|
1650
|
1700
|
|
|
施工用量（T/M3）
|
2.60
|
2.90
|
3.40
|
2.85
|
3.40
|
1.65
|
|
|
用水量（Z%）
|
6-8
|
4-6
|
4-6
|
6-8
|
5-7
|
6-8
|
|
|
施工方法
|
振动或参考工厂施工工艺
|
||||||
|
用途
|
玻璃窑、有色闪速炉、烧结机、铁水包等内衬整体施工及予制作。
|
均热炉、加热炉墙炉顶整体施工及予制作。烧咀、挡渣球挡渣堰、出钢槽予制作中间包永久衬等。
|
RH真空脱气装置、SLKIP冶金整体喷枪，CHS和钢包供气砖（透气砖）及石化、煤气化装置用刚玉砖的使用部位。
|
用于使用条件恶劣苛刻的窑炉，如炭黑炉的反应段、燃烧室、喉管等、其使用温度1927℃，气流速度0.6-0.8马赫的各种炉窑内衬及保温层。直流电炉炉盖等。同SXULGL SXULG
|
|||
|
特性
|
耐热震整体性好，寿命长，施工快速简便。
|
加入耐热钢纤维及多种添加物显著改善高温性能广。
|
同SXULGL高纯、低硅。可加入Cr2O3、ZrO2SiC等有益成份。
|
采用p-AL2O3、硅溶胶、铝溶胶、超微粉和化学结合剂、单一或复合结合的浇注料。同SXULG
|
|||
低水泥浇注料优点
低水泥耐火浇注料是指铝酸钙水泥结合的耐火浇注料中，CaO含量低于2.5%的浇注料也即铝酸钙水泥加入量约为普通铝酸钙水泥浇注料的1/2~1/3的浇注料。与传统耐火浇注料不同的是：低水泥耐火浇注料基质中是用与浇注料主材质化学成分相同或相近的具有凝聚结合作用的超细粉取代部分或大部分铝酸钙水泥，因此此类浇注料属于水化结合和凝聚结合共存的浇注料。由于用超细粉(微粉)取代了部分铝酸钙水泥，因而低水泥耐火浇注料具有如下优点：
1、浇注料中CaO含量较低，可减少材料中低共熔相的生成，从而提高了耐火度、高温强度和抗熔渣侵蚀性;
2、施工时浇注料的调和用水量只有普通浇注料的1/3~1/2，因而气孔率低，体积密度高;
3、浇注成型后，养护中生成的水泥化物少，在加热烘烤时不存在大量水化结合键破坏，而致使中温度强度下降，而是随着热处理温度的提高，强度也逐渐提高;
4、浇注料的力度组成做适当调整就可配制成自流浇注料和泵灌浇注料。
产品使用范围：
本产品属于质优价廉耐火浇注料，主要用于冶金、建材及循环流化床锅炉、石油化工等行业的高温易损部位。
建材行业：水泥回转窑窑口、冷却机、喷煤管、分解炉、预热器等部位。
有色冶炼：反射炉、焙烧炉、熔铝炉、。
热电行业：循环流化床锅炉
石化行业：低水泥刚玉质浇注料
钢铁行业：高铝浇注料、低水泥刚玉质自流浇注料
