产品导航
PRODUCTS
推荐产品
联系方式
CONTACT US
电话：0371-55682180
传真：0371-55682180
手机：136-7371-1977
邮箱：3489671897@qq.com
地址：郑州新密市超化镇工业园区
详细说明
一、喷涂料(喷补料)简介：
喷涂料(喷补料)又称火泥或接缝料(粉装物)。用作耐火制品砌体的砌缝材料。按材质可分为黏土质、高铝质、硅质和镁质喷涂料(喷补料)等。喷涂料(喷补料)的粒度根据使用要求而异，其极限粒度一般小于1mm，有的小于0.5mm或更细。
喷涂料(喷补料)由耐火粉料、结合剂和外加剂组成。几乎所有的耐火原料都可以制成用来配制喷涂料(喷补料)所用的粉料。以耐火熟料粉加适量可塑黏土作结合剂和可塑剂而制成的称普通喷涂料(喷补料)，其常温强度较低，高温下形成陶瓷结合才具有较高强度。以水硬性、气硬性或热硬性结合材料作为结合剂的称化学结合喷涂料(喷补料)，在低于形成陶瓷结合温度之前即产生一定的化学反应而硬化。
选用喷涂料(喷补料)浆的材质，应考虑与砌体的耐火制品的材质一致。喷涂料(喷补料)除作砌缝材料外，也可以采用涂抹法或喷射法用作衬体的保护涂层。
二、喷涂料(喷补料)特性及应用：
1、可塑性好，施工方便;
2、粘结强度大，抗蚀能力强;
3、耐火度高较，可达1650℃±50℃;
4、抗渣侵性好;
5、热剥落性好。喷涂料(喷补料)主要应用于焦炉、玻璃窑炉、高炉热风炉、其它工业窑炉。应用的行业有：冶金，建材，机械，石化，玻璃，锅炉，电力，钢铁，水泥等。
三、喷涂料(喷补料)种类：
耐火材料种类繁多，通常按耐火度高低分为普通耐火材料(1580～1770℃)、高级耐火材料(1770～2000℃)和特级耐火材料(2000℃以上)。
1、喷涂料(喷补料)按化学特性分为酸性耐火材料、中性耐火材料和碱性耐火材料。此外，还有用于特殊场合的耐火材料。
2、喷涂料(喷补料)按照结合剂的不同，又可分为以下三类:
(1)陶瓷结合喷涂料(喷补料)它是由耐火细骨料和陶瓷结合剂(塑性粘土)组成的混合料。交货状态为干状，需加水后使用，在高温下通过陶瓷结合而硬化。
(2)水硬性结合喷涂料(喷补料)它是由耐火细骨料和起主要结合作用的水硬性结合剂(水泥)组成的混合料。交货状态仅有干状，加水后使用，硬化时无需加 热。
(3)化学结合喷涂料(喷补料)由耐火细骨料和化学结合剂(无机、有机一无机、有机)组成的混合料。交货状态既可以是浆状，又可以是干状，在低于陶瓷结合温度一下硬 化。按照硬化温度，这种喷涂料(喷补料)可分为气硬性和热硬性两种。气硬性喷涂料(喷补料)常用水玻璃等气硬性结合剂配制。热硬性喷涂料(喷补料)常用磷酸或磷酸盐等热硬性结合剂配制。这种热硬性喷涂料(喷补料)硬化后，除在各种温度下都具有较高的强度以外，还一具有收缩小、接缝严密、耐蚀性强等特点。
3、喷涂料(喷补料)分成品和半成品两种。所谓成品喷涂料(喷补料)就是在生产厂家已将生料、熟料按比例配好，现场使用时只需按标准加水搅拌均匀即可;半成品或非成品喷涂料(喷补料)是生料和熟料未掺合一起，现场使用时，按不同泥浆的组成充分混合，并按规定加水搅拌均匀即可。
4、喷涂料(喷补料)根据组成材质的不同可以分为:喷涂料(喷补料)是砌筑耐火砖及炉墙使用的配套产品。主要包括枯土质喷涂料(喷补料)、高铝质喷涂料(喷补料)、硅质喷涂料(喷补料)、镁质喷涂料(喷补料)等。
（1）粘土质喷涂料(喷补料)
冶金工业部现行标准YB396―63规定，粘土质喷涂料(喷补料)按理化指标分为(NF)―40、(NF)―38、(NF)―34、(NF)―28四种牌号，其主要是砌筑粘土砖的配套产品。
粘土质喷涂料(喷补料)的理化指标、粒度和熟料含量见下表。

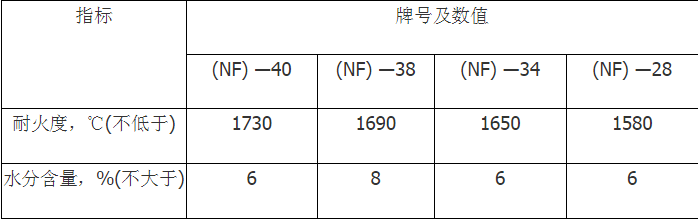

粘土质喷涂料(喷补料)的理化指标(YB396―63)
1、喷涂料(喷补料)应进行化学成分分析，其实验结果应在质量证明书中注明，但不作为交货条件;
2、砌筑高炉用得火泥中Fe2O3含量不应大于2.5%。

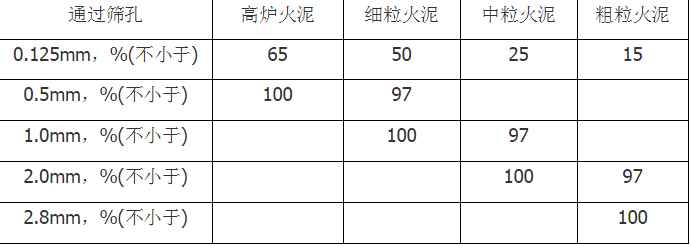

粘土质喷涂料(喷补料)的粒度(YB396―63)
注：高炉炉腹、炉腰用细粒火泥。

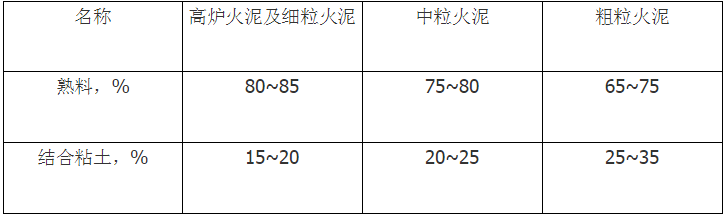

粘土火泥中熟料和结合粘土的含量(YB396―63)
（2）高铝质喷涂料(喷补料)
国家标准GB2994―82规定，高铝质喷涂料(喷补料)按三氧化二铝含量分为LF―75、LF―70、LF―60、LF―50四种牌号。其实砌筑高铝耐火砖的配套产品。
高铝质喷涂料(喷补料)的理化指标及粒度组成见下表。

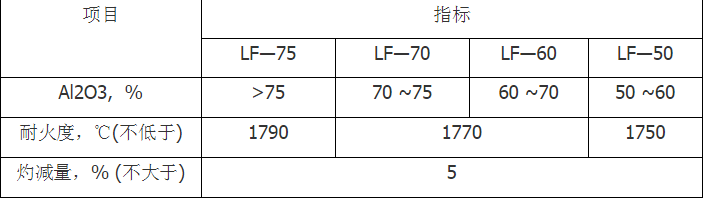

高铝质喷涂料(喷补料)的理化指标(GB2994―84）
注：砌筑高炉用高铝质喷涂料(喷补料)的三氧化二铁含量不大于2.5%。
高铝喷涂料(喷补料)的粒度组成(GB2994―82)
（3）硅质喷涂料(喷补料)
冶金工业部现行标准YB384―63规定，硅质喷涂料(喷补料)按理化指标分为GF―93、GF―90、和GF―85三种牌号。
硅质喷涂料(喷补料)的理化指标见下表。

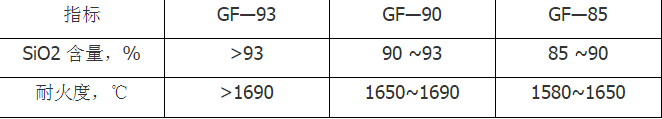

硅质喷涂料(喷补料)理化指标(YB384―63)
硅质喷涂料(喷补料)的颗粒组成为：残留在1.0mm筛网上的颗粒不大于3%，通过0.2mm筛网的颗粒不小于80%。
（4）镁质喷涂料(喷补料)
国家标准GB2274―80规定，镁质喷涂料(喷补料)按理化指标分为MF―82和MF―78两种牌号。
镁质喷涂料(喷补料)的理化指标见下表。

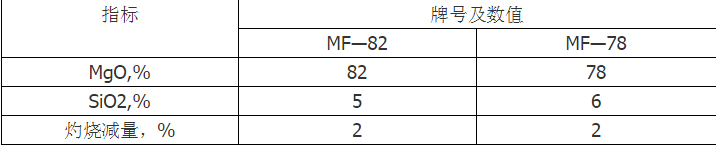

镁质喷涂料(喷补料)理化指标(GB2274―80)
1、 经供需双方协议，可供应SiO2含量不大于9%的MF―78牌号的镁质喷涂料(喷补料);
2、 颗粒组成，小于1mm者100%。其中;贴补炉墙的镁质喷涂料(喷补料)小于0.5mm者不小于90%，其中小于0.125mm者不小于50%;砌砖用得镁质喷涂料(喷补料)小于0.5mm者不少于97%，其中小于0.088mm者不少于50%。
