欢迎您来到【河南宏泰窑炉耐火材料有限公司】_官方网站!

河南宏泰窑炉耐火材料有限公司

专注耐火材料研发、生产15集研发、生产、销售为一体的耐火材料生产厂家
全国服务热线
136-7371-1977
公司新闻 NEWS
热门排行榜 HOT
联系方式 CONTACT US
耐火知识
所在位置: 首页 > 公司新闻 > 耐火知识
编辑:admin   分类:耐火知识   发布:2017-08-29 09:58:04   浏览:次

自流耐火浇注料在中间包和钢包的永久衬上,应用较多,寿命提高几倍。在钢包工作衬上,曾试用过但寿命比同材质振动耐火浇注料的低一些。当采用自流耐火浇注料修补钢包工作衬时,其施工方便,使用效果也较满意。
在中间包和钢包的永久衬上,开始用体积密度较大的高铝质自流耐火浇注料,但散热较快,致使钢水温度降低或发生冷钢现象,后来用体积密度略小些的自流耐火浇注料,其效果较好。
材料组成和性能
用三级矾土熟料和焦宝石作耐火骨料,并添加轻质高铝或轻质莫来石骨料,用特级矾土熟料作细粉,并添加a-Al2O3和SiO2超微粉,用CA-50水泥作结合剂和聚磷睃盐作分散减水剂。编号3和编号4用特级或一级矾土熟料作耐火骨料和粉料,后者用莫来石作部分粉料,添加复合超微粉,用CA-70水泥作结合剂并加减水剂。编号1—4均掺加膨胀剂和烧结剂。编号5用Al2O3>88%的特级矾土熟料作耐火骨料,用白刚玉、矾土基尖晶石(Al2O3 62%和MgO 29%)、MgO大于95%的烧结镁砂和以α-Al2O3超微粉作耐火粉料,SiO2大于93%的uf-SiO2作结合剂并加减水剂。编号6用致密刚玉作粗骨料,板状刚玉作中粒骨料,电熔白刚玉作细骨料和粉料,添加富铝尖晶石和电熔镁砂粉、α-Al2O3和SiO2超微粉,用CA-8O水泥作结合剂并加减水剂。耐火骨粉料质量比约为63:37。

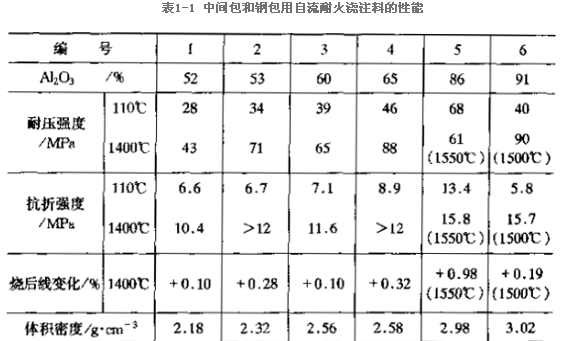

从表1-1中看出,硅酸铝质、铝镁尖晶石质和刚玉镁尖晶石质自流耐火浇注料的性能是优良的,强度较高,烧后线变化均呈膨张状态,有利于使用。另外,编号1和编号2的350℃热导率约为0.62W/(m·K),也有利于保温隔热。
