高纯度铬刚玉耐火浇注料是在高纯度刚玉质耐火浇注料基础上，掺加适量的工业氧化铬，采用低水泥技术制成的。其主要产品为透气砖和水口等，在炼钢工业中得到广泛应用，使用效果较好，社会效益显著。

组成材料和性能

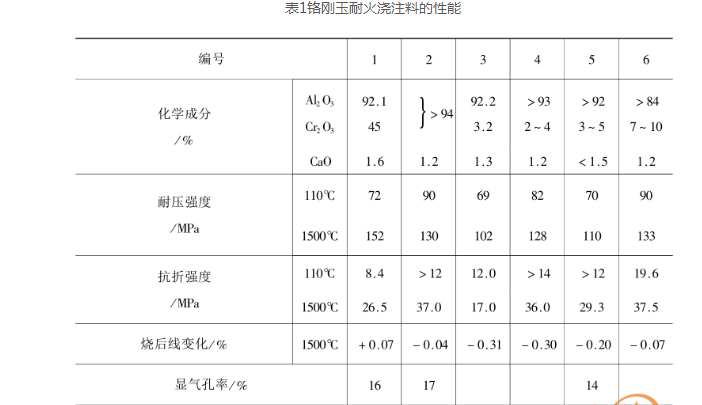

表1为铬刚玉耐火浇注料的性能。表中编号1料用板状刚玉作耐火骨料，电熔白刚玉作粉料。编号2用致密刚玉作耐火骨料和粉料。其余的用电熔白刚玉作耐火骨料和粉料。耐火骨料临界粒径为10mm或8mm，总用量约为70%;同时还采用α-Al2O3 超微粉、工业氧化铬和极少量的uf-SiO2作耐火粉料。编号5用Ca-80水泥作结合剂，其余的结合剂为Ca-70水泥。同时掺加减水剂和缓凝剂等。从表中看出，Al2O3和Cr2O3含量大于94%，料的纯度很高。体积密度大于3.10g/cm3,料较致密。110℃烘干和1500℃烧后耐压强度分别大于69MPa和102MPa，1500℃烧后线变化除编号1外均呈负值，即略有收缩。总之，高纯度铬刚玉耐火浇注料的性能是优良的。
