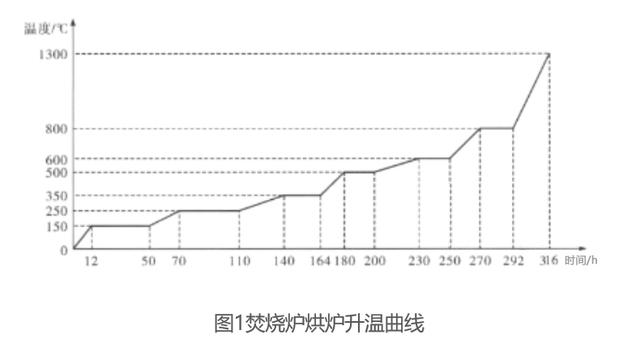

焚烧炉投产前必须进行烘炉,这是整个施工过程的重要环节。耐火衬里全部施工完成后,喷淋养护48h,并至少经自然干燥72h后方可进行烘炉。本次烘炉采用石油液化气和燃料油作为燃料(600℃以上改用燃料油烘炉)。烘炉过程中,按照制定好的升温曲线(图1),缓慢加热炉膛各部位耐火衬里,使其所含水分逐渐排出,防止升温过急造成耐火衬里出现干裂(耐火衬里10～20℃/h,烟囱3～5℃/h),可根据耐火衬里的工程量及干湿程度,适当增减恒温时间,直至加热到焚烧炉使用温度的1.2倍即1200℃,使耐火衬里达到完全干燥为止。

烘炉保温温度和保温时间取决于焚烧炉耐火衬里内水分(游离水和结晶水)的排出和石英转变时引起体积膨胀的临界温度点,这些温度点是:100℃左右、117～163℃、180～270℃、573℃左右、870～1000℃。根据水分含量的多少,在这些温度点上保温10～20h。
