随着我国高炉的大型化、自动化和高效化技术的发展，与之相配套的热风炉的大型化、高风温和长寿技术也日益成熟，砌筑热风炉使用的耐火材料也发生了较大的变化，传统的热风炉高铝砖也将或正在被热风炉低蠕变砖所代替，为了适应这一变化，给热风炉的耐火材料选材提供依据，同时为进一步规范市场，特对YB/T5016-1993《热风炉用高铝砖》进行修订。
1 范围
本标准规定了热风炉用高铝砖的技术条件、试验方法、检验规则、包装、标志、运输、贮存质量证明书。
本标准适用于砌筑高炉热风炉用的普通及低蠕变高铝砖。
2 引用标准
下列标准所包含的条文，通过在本标准中引用而构成为本标准的条文。本标准出版时，所示版本的均为有效。所有标准都会被修订，使用本标准的各方应探讨使用下列标准最新版本的可能性。
GB/T 2997-1982致密定形耐火制品显气孔率、吸水率、体积密度和真气孔率试验方法
GB/T 5072-1985致密定形耐火制品常温耐压强度试验方法
GB/T 5073-1985耐火制品压蠕变试验方法
GB/T 5988-1986致密定形耐火制品重烧线变化试验方法
GB/T 6900.4-1986粘土、高铝质耐火材料化学分析方法EDTA容量法测定氧化铝量
GB/T 7321-1987致密定形耐火制品试验的制样规定
GB/T 7322-1997耐火材料耐火度试验方法
GB/T 10325-1988耐火制品堆放、取样、验收、保管和运输规则
GB/T 10326 -1988耐火制品尺寸、外观及断面的检查方法
GB/T 16546-1996定形耐火制品包装、标志、运输和储存
YB/T 370-1995耐火制品荷重软化温度试验方法(非示差-升温法)
YB/T 376. 1-1995耐火制品抗热震性试验方法(水-急冷法)
YB/T 5012-1997高炉及热风炉用砖形状尺寸
3 分类及形状尺寸
3.1   砖按用途分为热风炉用普通高铝砖和低蠕变高铝砖两类。
3.2   砖按理化指标，热风炉用普通高铝砖分为RL-65、RL-55、RL-48三个牌号;热风炉用低蠕变高铝砖分为 DRL-155、DRL-150、DRL-145、DRL-140、DRL-135、DRL-130、DRL-127 七个牌号。
3.3   砖的形状尺寸应符合YB/T 5012的规定，亦可按用户提供的图纸要求进行。
4 技术要求
4.1   热风炉用普通高铝砖的理化指标应符合表1的规定。

项目		指标
		RL-65	RL-55	RL-48
Al2O3,%	不小于	65	55	48
耐火度,℃	不低于	1780	1760	1740
0.2MPa荷重软化开始温度,℃	不低于	1500	1470	1420
重烧线变化,%	1500℃×2h	0.1~-0.4		-
	1450℃×2h	-		0.1~-0.4
显气孔率,%	不大于	22(24)
常温耐压强度,MPa	不小于	50	45	40
抗热震性(1100℃,水冷),次	不小于	(炉顶、炉壁砖)6
注：括号内的数值是蓄热室格子砖的指标

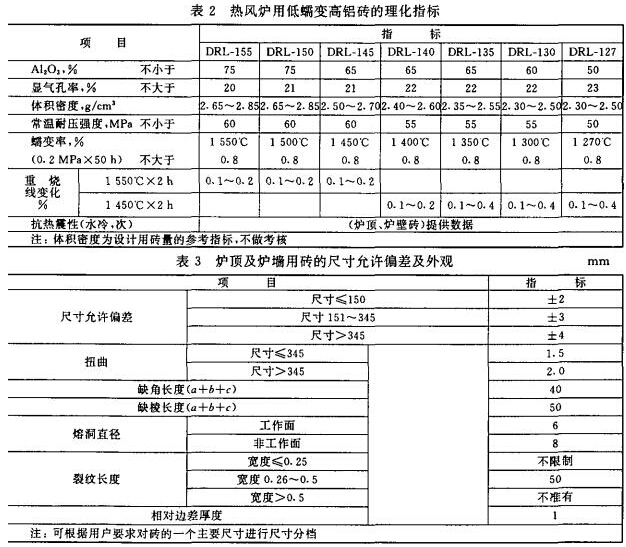

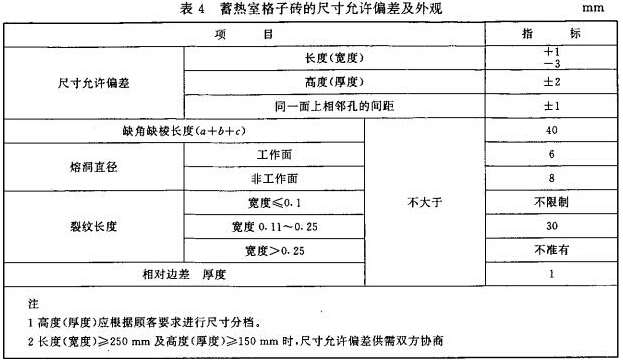

4.4蓄热室格子砖的尺寸允许偏差及外观应符合表4的规定。 4.5砖的断面层裂：按表3裂纹指标考核。
5试验方法
5-1   炉顶和炉墙砖的检验制样按GB/T 7321进行。蓄热室格子砖的检验制样:用与蓄热室格子玲〒-工艺的实心格子砖代替。
5-2   Al2O3的检验按GB/T 6900. 4进行。
5-3   耐火度的检验按GB/T 7322进行。
5-4   荷重软化温度的检验按YB/T 370进行。
5-5   重烧线变化的检验按GB/T 5988进行。
5-6   显气孔率的检验按GB/T 2997进行。
5-7   常温耐压强度的检验按GB/T 5072进行。
5-8   抗热震性的检验按YB/T 376.1进行。
5-9   蠕变率的检验按GB/T 5073进行。
5-10   砖的外观、尺寸及断面的检査按GB/T 10326进行。
6   检验规则
砖的取样、验收按GB/T 10325进行。
7  包装、标志、运输和储存及质量证明书
7-1  砖的包装、标志、运输和储存按GB/T 16546进行。
7.2   砖发出时必须附有企业质量监督部门签发的产品质量证明书，载明：供方名称、需方名称、发货日 期、合同号、标准编号、产品牌号、砖号、批号、尺寸及理化指标等内容。
