产品导航
PRODUCTS
推荐产品
联系方式
CONTACT US
电话：0371-55682180
传真：0371-55682180
手机：136-7371-1977
邮箱：3489671897@qq.com
地址：郑州新密市超化镇工业园区
详细说明

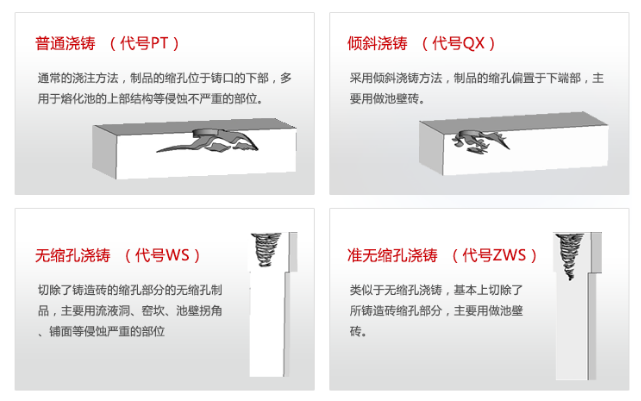

电熔锆刚玉砖是将原料完全熔融后浇铸在铸模中，经冷却、凝固而制成的。此产品在冷凝过程中体积收缩造成的缩孔是使用时应特别注意的事项。电熔锆刚玉砖的浇铸方式为普通浇铸、倾斜浇铸、无缩孔浇铸和准无缩孔浇铸。AZS产品的不同浇铸方式可满足陶瓷熔块窑炉、泡花碱窑炉、玻璃窑炉各种部位的使用要求。

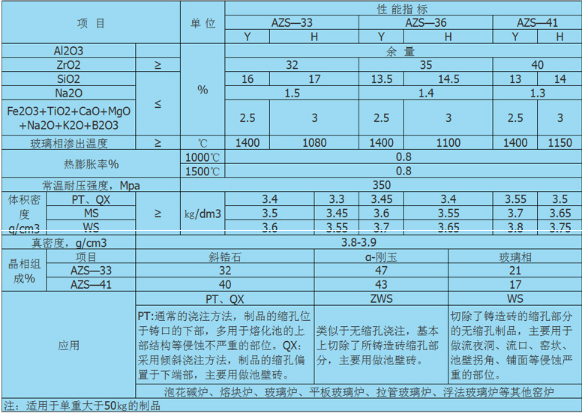

电熔锆刚玉砖理化指标:
AZS 产品的不同浇铸方式可满足玻璃窑炉各种部位的使用要求
电熔锆刚玉砖使用在玻璃熔窑等工业窑炉中，在玻璃熔窑中的使用部位是砌筑上层池壁、小炉子碹、小炉垛、舌头碹及胸墙等处。
电熔锆刚玉砖使用中应注意以下问题。
(1)热膨胀的不规则变化电熔锆刚玉砖的膨胀曲线在1000℃附近有一段异常，其内部ZrO2晶体发生可逆性的晶体转变，有较大的体积变化，因此，含ZrO2的制品不宜用在1000℃左右温度常有急剧波动的部位。烘炉烤窑时，在900~1150℃时温度变化不能过大，一般不能超过15℃／h，要求平稳升温。某些部位要防止吹冷风，需用其他砖保护，以防炸裂。
(2)缩孔浇注成型时，铸口处常出现缩孔，此处砖体气孔较多，致密度差，所以在砌玻璃熔化部池壁时，均将缩孔朝窑内方向，若铸口朝外，当砖体侵蚀到很薄时，会造成漏跑玻璃液事故。在池窑上部火焰空间使用时，使用寿命很长，也不会发生跑玻璃液问题，所以都将铸口朝外使用，以延长使用寿命。
(3)共熔电熔锆刚玉砖与粘土耐火砖接触砌筑，在1300℃高温下会发生共熔现象，因此，选用耐火材料时，应避免将共熔现象严重的两种耐火材料接触砌筑，如硅砖在电熔锆刚玉砖下面，最容易受到电熔锆刚玉砖的侵蚀。
