欢迎您来到【河南宏泰窑炉耐火材料有限公司】_官方网站!

河南宏泰窑炉耐火材料有限公司

专注耐火材料研发、生产15集研发、生产、销售为一体的耐火材料生产厂家
全国服务热线
136-7371-1977
公司新闻 NEWS
热门排行榜 HOT
联系方式 CONTACT US
常见问题
所在位置: 首页 > 公司新闻 > 常见问题
编辑:admin   分类:常见问题   发布:2022-10-12 09:46:40   浏览:次

       针对大部分水泥厂存在的煤粉燃烧器浇注料易损 坏、脱落问题,在青州中联二期现场咨询相关现场技术 人员、施工人员,综合多方意见,提出建议。

  (1)浇注料施工方式。由于现场施工条件所限,横向 施工有方便快捷、节省费用的优点,因此为大部分施工单 位采用,而横向施工的浇注料,因为重力原因,上下肯定  会有不冋程度的密度不均,在回转窑中会更容易变形脱  落。所以建议采用竖向施工,采用起重设备将整根燃烧器吊起与地面垂直进行浇注,该种浇注方法能让浇注料密度更均匀,头部浇注更紧密。

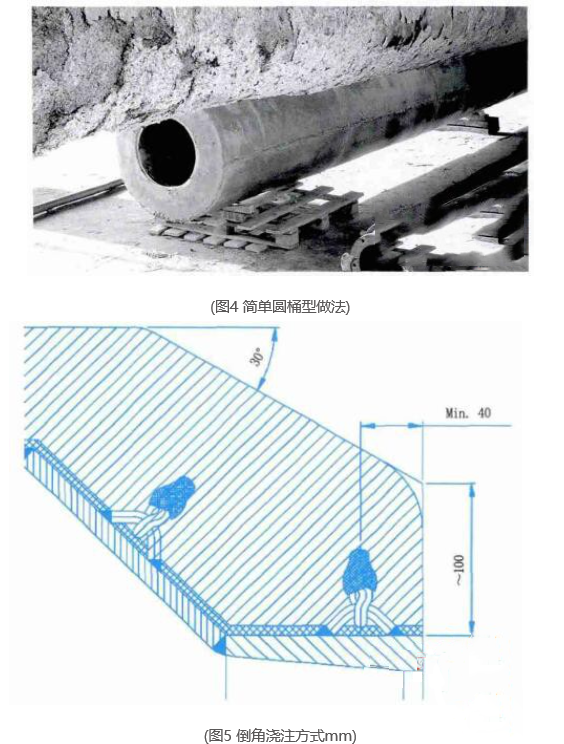

  (2)燃烧器头部浇注料形状采用倒角。在回转窑窑 内气流中,煤粉燃烧器所产生的一次风外侧易产生回旋 涡流,气流会带动一些煤粉粘结在煤粉燃烧器头部,产  生结焦现象,随着结焦逐渐增多、扩散,从而干涉火焰形 状,导致燃烧器两侧温度不均。所以煤粉燃烧器不能简 单浇注成圆桶型,图4为简单圆桶型做法。而应浇注成倒  角(建议30°?40°),倒角浇注方式能够简单有效地降 低结焦现象见图5。

  微信图片_20221012094716

  (3) 锚固件排布方式。所有锚固件焊接严格按照 垂直交互方式焊接,距离为150mm, 一般情况下厂家 都会在锚固件上加塑料帽,丢失塑料帽的涂一层沥青  以替代,不可直接接触浇注料。浇注前所有锚固件及 所有表面打一层蜡。以防止燃烧器热膨胀而导致浇注 料损坏。

  (4) 浇注料的选用及配料。浇注料按照高温耐磨、抗剥落、重量相对较小(悬臂式煤粉燃烧器对重量有严格控制)原则选择。因煤粉燃烧器浇注料前端下部极易磨  损,建议加入SiC或者其他高温耐磨材料。

  严格控制施工用水量,建议用水量8%以下,视具体 使用耐火材料型号要求而定,在保证施工性能的前提下, 加水量应从严控制,宜少不宜多。

  (5)膨胀缝的留置。煤粉燃烧器浇注料环向每1m应留一得膨胀缝,轴向(错缝)留2~4道膨胀缝,膨胀缝宽度10mm,膨胀缝用陶瓷纤维毯填充。
